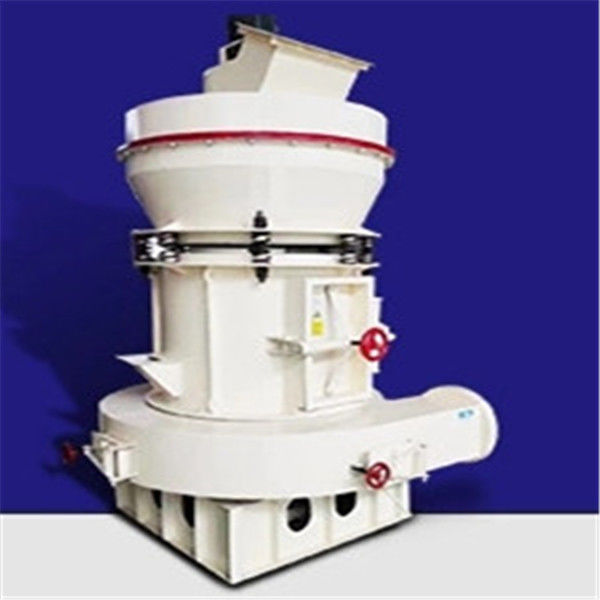

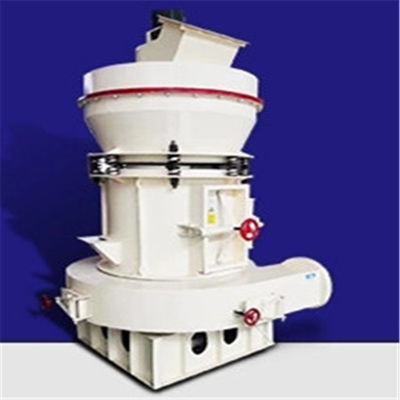

Raymond Grinding Mill Machine wordt veel gebruikt op het gebied van metallurgie, bouw, chemische industrie, mijnbouw, wegenbouw enz.De korreligheid van de afgewerkte poedergrootte kan worden aangepast tussen 30 en 425 mesh.Voorbeelden van verwerkingsmaterialen zijn onder meer kwarts, veldspaat, bariet, calcietcarbonaat, kalksteen, talk, keramiek, ijzererts, carborundum, bauxiet, steenfosfaat, steenkool en andere materialen, in totaal ongeveer 400 soorten materialen.
Voordeel:
1. Hogere output.De output van onze Raymond-molen neemt toe met 10% -20% in vergelijking met dezelfde stroomconditie.
2. Groter bereik van uiteindelijke fijnheid.De grootte van het eindproduct ligt tussen 0,2 mm -0,044 mm (40-400 mesh).Sommige kunnen de fijnheid van 0,013 mm (1000 mesh) bereiken.
3. Goede stofbeheersing.Onze machine voldoet aan de eis van de nationale stofstortplaatsnorm.
4. Eenvoudig te bedienen.Het hele systeem wordt gecombineerd door enkele onafhankelijke systemen en de samenhang tussen de systemen is goed.
5. Uitstekende afdichting.Het lepapparaat neemt de meertrapsafdichting van het gesuperponeerde type aan, die goede afdichtingsprestaties heeft.
Werkend principe:
Het werkingsprincipe van de Raymond-molen is dat de slijprol strak op de slijpring wordt gerold onder invloed van middelpuntvliedende kracht en dat het materiaal door het schepblad naar het midden van de slijprol en de slijpring wordt gestuurd.Het materiaal wordt onder invloed van de roldruk in poeder gebroken en vervolgens wordt het verpulverde materiaal opgeblazen onder invloed van de ventilator, en het materiaal dat aan de fijnheidsvereiste voldoet, gaat door de analysator en het materiaal dat niet aan de vereiste voldoet wordt teruggevoerd naar de maalholte om door te gaan met malen. Het materiaal van de separator wordt gescheiden en verzameld door een cycloonscheider.Industrieel filterdoek wordt gebruikt om de afvoerlucht in één keer te scheiden en poeder te vormen.De machine wordt voornamelijk gebruikt voor bariet, calciet, potasveldspaat, kalksteen, talk, witte steen, gips, enz.
Het kan worden gebruikt voor het hoog- en fijnmalen van honderden materialen, zoals niet-ontvlambare en explosieve minerale producten, chemische producten, bouwmaterialen, enzovoort, met een deeltjesgrootte van 40. Het kan worden aangepast binnen 400 mesh.Volgens de vereisten van verschillende materialen, fijnheid en output, kan deze reeks producten worden onderverdeeld in drie series van hogedruk microslijpen, hogedrukophangrolslijpen en gewoon Raymond-slijpen.De hele structuur van de Raymond-molen bestaat uit een hoofdmotor, een analysator (poederconcentrator), een pijpleidingapparaat, een blazer, een cycloonscheider van het eindproduct, een kaakbreker, een stofbliklift, een elektromagnetische trillingstoevoer en een elektromotor.De hoofdmachine van de Raymond-molen bestaat uit een frame, een luchtinlaatslakkenhuis, een mes, een slijprol, een slijpring, een deksel en een motor.
Technische parameters:
| Model | 4R3216 | 4R3216(B) | 4R3261 (hoge druk) |
| Slijprol nummer | 4 | 4 | 4 |
| Slijprol diameter * hoogte (mm) | Φ320*160 | Φ320*160 | Φ320*160 |
| Slijpring diameter * hoogte (mm) | Φ970*160 | Φ970*160 | Φ970*160 |
| Gastheersnelheid (r/min) | 130 | 130 | 130 |
| Maximale voergrootte (mm) | 20-30 | 20-30 | 20-30 |
| Gebeëindigde deeltjesgrootte (mm) | 0,613-0,033 | 0,613-0,033 | 0,613-0,033 |
| Capaciteit (t/u) | 2-6.5t/u | 2-6.5t/u | 2-6.5t/u |
| Afmetingen (m) | 7.1*5.9*7.9m | 7.1*5.9*7.9m | 7.1*5.9*7.9m |
| Gewicht(t) | 16t | 14,5 ton | 16.1t |
